KS-TN701高清备线旋转器

1、HDMI支持HDMI1.4协议

2、支持1路VGA、2路DP、4路HDMI(其中3路兼容MHL)、1路绑定VGA的音频输入

3、3个HDMI端口输入信号兼容3台带MHL功能的智能手机信号输入

4、1路HDMI和1路左右声道立体声输出,输出分辨率1920x1080@60Hz

5、所有输入信号均可音、视频同步切换

5、支持红外遥控、机箱按键快捷切换

一、产品概述
   KS-TN701是一款高性能的图像倍线旋转切换器,内部采用高速图片处理芯片,其主要功能是可输入多路HDMI、DP、手机MHL、VGA信号,可自由切换任何一个信号至HDMI输出。产品可以实现不同格式信号的音、视同步切换,并通过设置实现图像90、180、270度的旋转。并且产品输入、输出分辨率均可以达到1920*1080,输出刷新率可达到60Hz。

二、功能详述

1、输入信号
支持1路VGA、2路DP(DisplayPort)、4路HDMI、1路Audio(绑定VGA信号)信号输入,输入信号最高可以支持3840*2160@60Hz,并向下兼容。

2、手机MHL输入功能
产品3路HDMI端口直接支持MHL信号输入,通过MHL转HDMI连接线连接手机,可以直接显示手机输出的图像,实现该功能需要手机支持MHL功能。

3、输出信号

1路HDMI 1.3和1路Audio立体声音频输出,输出分辨率1920x1080@60Hz;


4、切换功能
通过遥控器、机箱按键可以切换任何一个输入信号转换成HDMI信号输出至显示单元,并实现影、音同步切换;

5、倍线功能
不同分辨率、不同刷新率以及VGA、DP、HDMI、MHL不同格式的信号,通过设备倍线功能转换固定的HDMI信号和固定的分辨率输出,输出分辨率1920x1080@60Hz;

6、图像旋转功能
通过红外遥控、机箱按键实现图像90度、180度、270度旋转,用于某些需要图像旋转的特定场所,如下图所示:

三、控制方式
通过红外遥控、机箱按键、RS-232串口可以控制图像的切换、图像旋转、分辨率切换功能,操作简单、方便。

四、相关应用

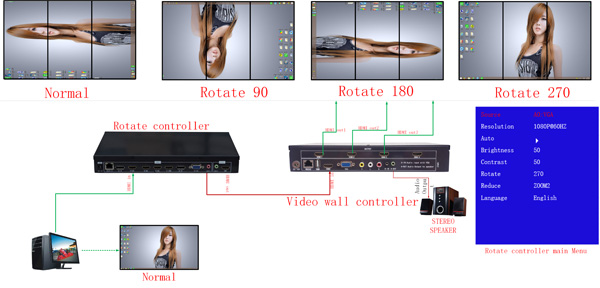

   KS-TN701可以使输入的图像进行90度、180度、270度旋转并通过HDMI接口输出,产品广泛应用于大屏幕拼接等场所。如下图所示三个液晶显示屏使用重直摆放,这样正常输入的图像不能正常观看,需要旋转器对图像进行90度或者180度旋转才可以正常观看,如下图所示:
