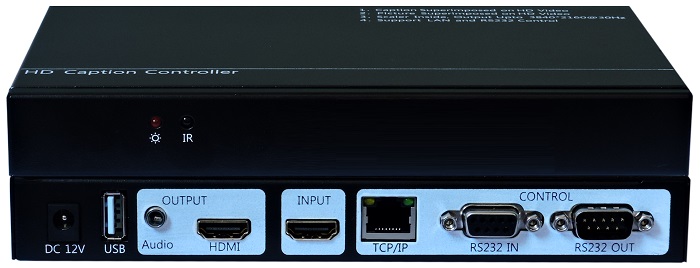

KS-AD01高清HDMI画面字幕叠加器

  • 1、支持1路HDMI视频信号输入和1路HDMI视频信号输出
  • 2、在HDMI信号上面叠加多种格式的图片和文字
  • 3、全球通用字幕叠加器,适应于全球各国家文字叠加
  • 4、支持设置图片、字体背景任意大小、任意位置
  • 5、支持图片、文字不限层数叠加
  • 6、支持建立场景,可通过多种方式进行场景切换或者轮播
  • 7、支持局域网络、电脑IP直联、RS-232串口、机箱按键、遥控器控制
  • 一、产品简述:
       KS-AD01是一款专业的HDMI信号字幕叠加器,产品采用先进的FPGA图像处理和文字叠加技术,能在高清的HDMI信号上叠加文字和高清图片以及实现文字的流动。用户可以很方便的通过RS-232、局域网络控制显示的文字、图片及显示模式。 KS-AD01高清HDMI字幕叠加器因其强大的功能而广泛应用于信息发布、视频会议等需要随时发布更文字信息的场所。

    二、主要功能:

    • ►1路HDMI视频信号输入和1路HDMI视频信号输出;
    • ►在HDMI信号上面叠加多种格式的图片和文字叠加;
    • ►全球通用字幕叠加器,适应于全球各国家文字叠加;
    • ►支持设置图片、字体背景任意大小、任意位置;
    • ►支持图片、文字不限层数叠加;
    • ►可设置五种以上字体,文字大小可10-185可选;
    • ►文字颜色和背景不限,可任意选择;
    • ►支持建立场景,可通过多种方式进行场景切换或者轮播;
    • ►支持局域网络、电脑IP直联、RS-232串口、机箱按键、遥控器控制;
    • ►局域网内支持PC一对一,或者一对多的批量控制;

    三、功能介绍
    1、输入及输出信号
      支持1路HDMI信号输入以及1路HDMI信号输出,输入分辨率可自适应,输出最高分辨率自适应,最高可达3840x2160@30HZ;

    2、文字叠加功能
      KS-AD01有着非常强大的叠加功能,不仅仅能够叠加全世界所有的语言文字,同时也可以以HDMI信号或者图片为背景叠加图片和HDMI信号。因其强大的功能,产品为许多的行业应用提供了非常实用的解决方案。
    2.1、支持全球各种国语言
       KS-AD01高清字幕叠加器以其独有的信号叠加图像处理技术,对显示的语言文字类型没有任何限制。世界上所有语言的文字,只要用户可以编辑出的文字,产品就可以完美的使其在屏幕上面展示出来。

    2.2、多层叠加技术
       产品对于字幕叠加层数没有任何的限制,用户可以通过鼠标任意的在虚拟屏幕拖拉出文字叠加框进行文字叠加设置,并最终呈现在屏幕上。

    2.3、无限颜色可选

    不管是文字颜色,还是文字背景颜色,您都可以在常用颜色选项或者经过调色板自由配置所想要的颜色,如图:


    2.4、移动功能
       通过设置,用户可以很方便的设定每个文字叠加层的效果和方式,每个叠加层可以单独立设定文字静止、向左移动、向右移动。

    2.5、任意位置
        可视化的操作软件,通过鼠标使文字或图片可以显示在屏幕的任何位置,并且设定任意大小。


    3、图像叠加功能
    KS-AD01高清字幕叠加器不仅仅能够对输入的文字进行叠加,同时也可以很方便的去设置图像的多层叠加,如下图所示:



    4、场景功能
    用户需要指定的时间播放叠加特定的文字及图片、不同的文字及图片轮流切换、为方便调用需要对每个设定好的场景进行命名以方便识别,这些通过产品的场景功能都可以很方便的去设定。


    5、控制方式
    KS-AD01高清HDMI字幕叠加器设计了多种不同的控制方式,以满足不同用户、不同环境需要使用不同的操作方式。
    a、局域网络IP控制
    只需要一条网线连接路由器和设备,局域网里面的任何一台电脑打开控制软件后,设备就可以自动搜索设备IP地址并自动连接,不需要任何连接设置。

    b、网线直联
    同时使用一根网线使设备与电脑进行连接,只需要设定好IP地址就可以在没有局域网的情况下正常操作机器。

    c、RS-232串口
    通过RS-232串口控制,同样可以操作控制软件,并和局域网络实现同样的 控制功能;

    d、遥控器
    通过遥控器控制可实现字幕的开机、场景的切换等一些常用功能。

    e、U盘更新场景
    通过控制软件设置,把场景保存在U盘,只需要把U盘插入设备,就可以更新设备显示内容。

    6、多机级联
    用户某些时候可能需要在同一地方同时安装多台字幕叠加器,但希望只要一个操作员,一台电脑进行集中控制。
    KS-AD01采用局域网络控制,通过PC打开控制软件后,可以搜索局域网内所有的字幕叠加器并且把IP地址陈列出来。通过一台PC的一个控制软件即可实现一对一的单独控制和一对多的批量统一控制,如下面拓朴图:
