KS-5000B高清无缝切换器

1、丰富的输入和输出接口;

2、18种不同输出分辨率格式,最高可达3840*660@60Hz;

3、输入信号支持淡入淡出和快切两种无缝切换模式;

4、支持画中画,画面大小可自由定义;

5、支持一键黑屏和一键冻结功能;

6、广播级图像缩放引擎;

7、直观的LCD面板操作,同时也时支持遥控和RS232控制;

8、支持音视频同步切换。

一、产品概述

KS-5000B是一款高性能的无缝切换器,使用先进的欧美图像处理芯片进行方案设计。产品设计采用了30位数字图像处理技术,所有输入信号均可支持快切换和淡入淡出切换,切换过程不黑屏。

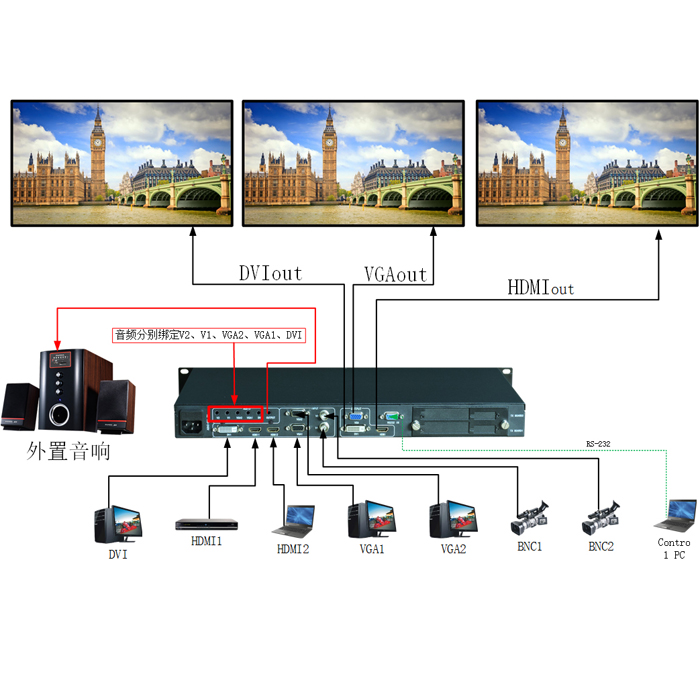

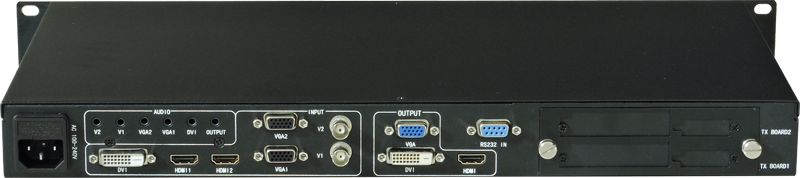

KS-5000B无缝切换器可支持2路HDMI、2路VGA、2路BNC、1路DVI信号输入,其中HDMI信号内嵌音频,VGA、DVI、BNC信号绑定外部音频信号,所有输入信号均可以实现音视频同步切换。



所有输入信号倍线成统一分辨率和刷新率信号输出,视频输出信号同时支持1路HDMI、1路VGA、1路BNC,同时外置一个3.5mm孔径立体声音频输出驳接外置音响。



通过高清无缝切换器把前端不同分辨率、不同刷新率、不同格式的信号转换成为统一的VGA、HDMIDVI格式输出,产品广泛应用于对混合信号要求无缝切换以及需要对输入信号进行格式转换的场所。



二、功能特点

1)、无缝切换

对输入的信号进行快速切换和淡入淡出切换,切换过程不黑屏,以增强并呈现专业品质的演示画面,并同时可以实现音视频信号同步切换。如下图为淡入淡出切换效果:



                     切换前                                             淡入淡出切换中                                               切换后



2)、多路信号混合输入

   支持2路标清视频、2路VGA、  2路HDMI、1路DVI信号输入,HDMI信号同嵌音频,VGA、DVI、BNC信号与外部音频接口绑定输入,可实现所有输入信号的音视、频同步切换功能。



3)、多接口输出

 输入信号经格式转换后倍线转换成1路HDMI、1路DVI和1路VGA信号同步输出,三个输入同时显示同样图像内容。



4)、多分辨率输出

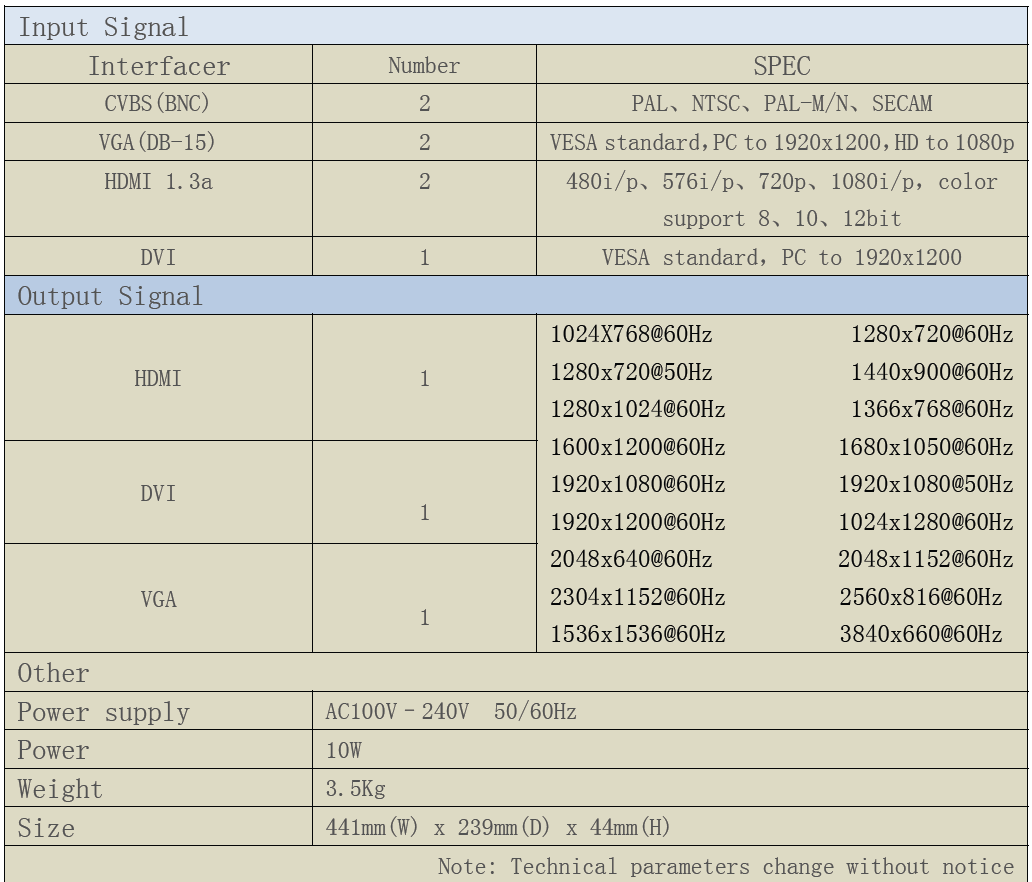

    KS-5000B无缝切换器支持多种不同分辨率及刷新率的信号输出,用户可根据显示终端的特性选择相应分辨率和刷新率输出,达到与显示终端完全匹配的信号格式,此功能多用于解决一些信号输入源与显示终端不匹配的问题。输入分辨率如下:

1024X768@60HZ  1280x720@60HZ 1280x720@50HZ  1440x900@60HZ    1280x1024@60HZ      1366x768@60HZ     1600x1200@60HZ      1680x1050@60HZ    1920x1080@60HZ   1920x1080@50HZ  1920x1200@60HZ   1024x1280@60HZ    2048x640@60HZ        2048x1152@60HZ     2304x1152@60HZ        2560x816@60HZ

1536x1536@60HZ       3840x660@60HZ



5)、任意位置、任意大小的画中画

   支持两个输入信号同时显示,做到画中画、画外画、开窗、叠加、漫游、任意大小、任意位置的功能,如下图所示:



6、图像裁取功能

用户可以根据自身需求裁取输入信号的任何一部分放到大显示单元全屏显示,如下图所示:



7)、音频功能

     支持定制所有输入信号音频同步切换功能。HDMI信号内嵌音频、VGA、DVI、BNC信号内嵌音频信号输入,HDMI内嵌音频输出,同时支持一路独立音频口输出。



8)、画面冻结

支持画面冻结功能,让您可以随时捕捉视频精彩的瞬间并保存在屏幕;



9)、一键黑屏

     支持按键一键黑屏切换功能,方便某些需要完全关闭显示内容或者降低室内亮度的场所或瞬间,方便便实用;



10)、可拼接的无缝切换器

多台无缝切换器前端增加信号分配器,通过简单的拼接设置,即可实现画面拼接显示需要,最大拼接数量可达10x10;

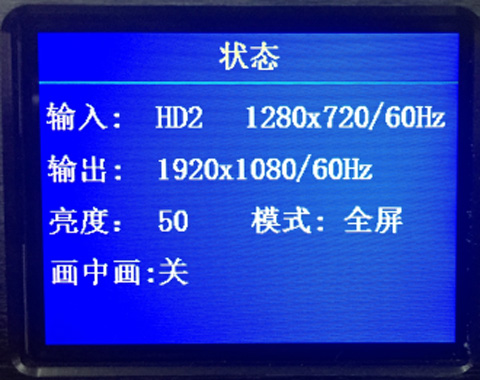

11)、易于LCD液晶界面

设备前面板内置一个全彩LCD显示屏,通过屏幕可直接了解到机器工作状态,如当前信号源、输入分辨率、切换模式、画中画模式开关等…

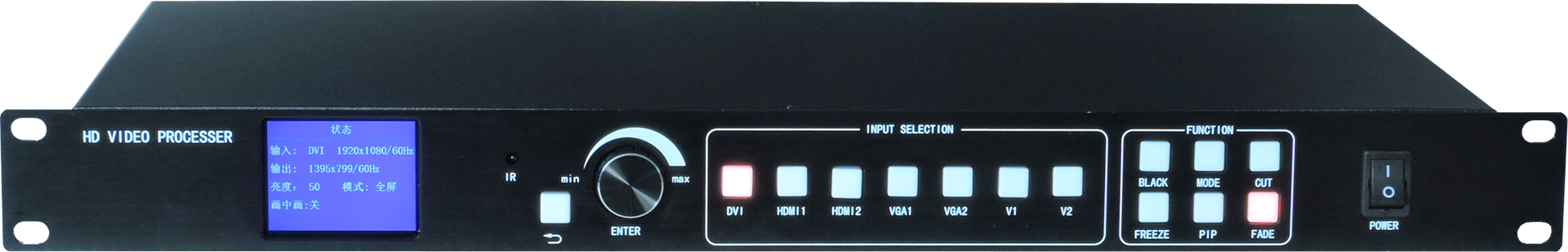

12)、清晰的按键导航

    所有设备安键内置指示灯,通过机箱按键指示灯导航可以非常直接的看到设备工作状态,如当前显示信号通道、无缝拼接模式等

13)、多种控制方式

通过机箱按键便可以实现对设备的全功能控制,同时也可以支持界面化控制软件通过RS-232、红外遥控、开放控制代码中控控制.
