KS-WSD1之3G/HD/SD-SDI字符叠加器

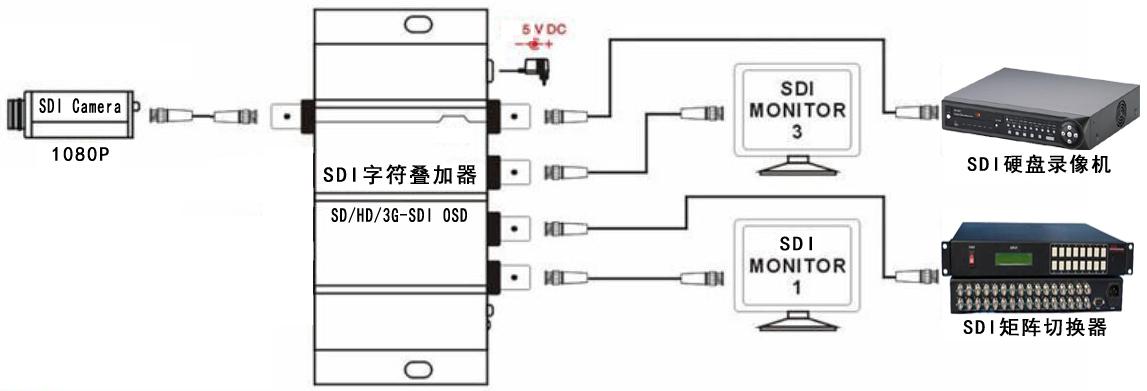

简介:SDI字符叠加器/字幕机可在3G/HD/SD-SDI视频图像信号上叠加显示日期、时间及中英文字符等图文信息。它主要通过计算机及相应的字幕软件,在3G/HD/SD-SDI视频图像上监控场合中将中英文字符等与视频信号叠加后显示出来,然后把叠加后的图文信息传输给后端的SDI记录设备及控制设备使用。使监视器中能显示高清SDI摄像机监控场所信息,对监控系统的管理带来极大的方便性和准确性。

     应用:随着视频及多媒体技术的不断发展,SDI字幕机用途越来越广泛,不仅仅应用于电视台的节目字幕播出、电影电视剧的制作,在视频监控、民用广告、婚庆录像等活动中也大量的使用,同时操作字幕机也变得简单易用,就连很多没有多少计算机专业知识的人也能够轻松上手。

一、功能阐述:

◇ 将一路SDI信号叠加字符后分配为4路SDI带字符输出;

◇ 支持HD-SDI/SD-SDI/3G,符合SMPTE292M/424M/259M标准;支持720P/1080i/1080p25/30/50/60分辨率

◇ 支持XP,WIN7,WIN10等操作系统,可中英文数字混合字符叠加;

◇ 符合国标GA-T 751-2008技术标准;每一区域为一行,1080P分辨率下,72*72字,每行可叠加15个汉字或30个英文字符,总字数不超过49个汉字或98个字符;64*64,每行可叠加19个汉字或38个英文字符,总字数不超过62个汉字或124个字符;48*48,每行可叠加34个汉字或68个英文字符,总字数不超过96个汉字或192个字符;32*32,每行可叠加78个汉字或156个英文字符,总字数不超过250个汉字或500个字符

◇ 支持宋体,楷体,黑体,隶书;字符(区域)位置任意可调;

◇ 字符颜色可选;带/不带背景可选;背景颜色可选;支持字符带/不带勾边功能,字符的勾边为4面勾边形式;

◇ 可以设定对齐方式,可以左对齐,右对齐,也可指定单独的其中一列。

◇ 字幕叠加效果实时预览功能。

◇ 板载指示灯实施指示是否存在视频信号。

◇ 各区域均支持静态/动态字符,可显示时间日期或其它动态信息。

◇ 支持字幕滚动功能,滚动方式从左往右,从右往左,上滚,下滚,滚动速度可调节;

◇ 自带日历时钟,可实时显示时间日期,支持多种日期时间显示格式;

◇ 仿真GUI图形软件设置界面,读取屏显示数据“所见即所得”;

◇ 支持设备数据保存调用功能。

◇ 支持内嵌音频透传功能。

◇ 带自动电缆均衡,支持信号中继传输;内置时钟恢复电路,保证信号完整性。

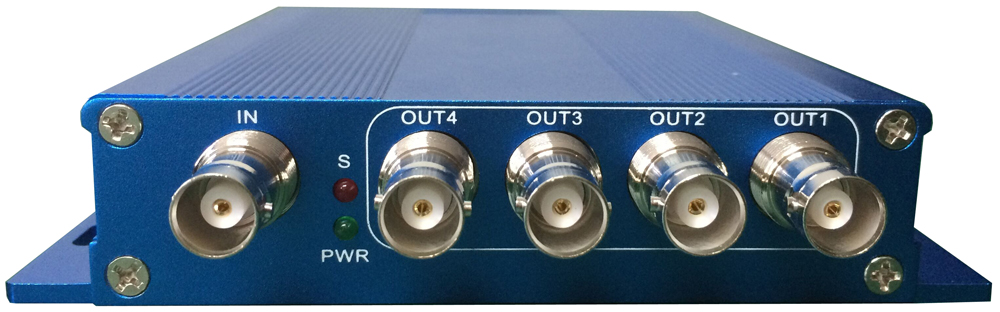

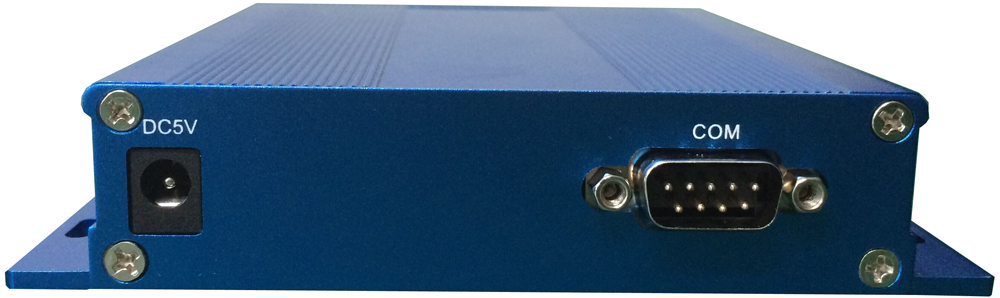

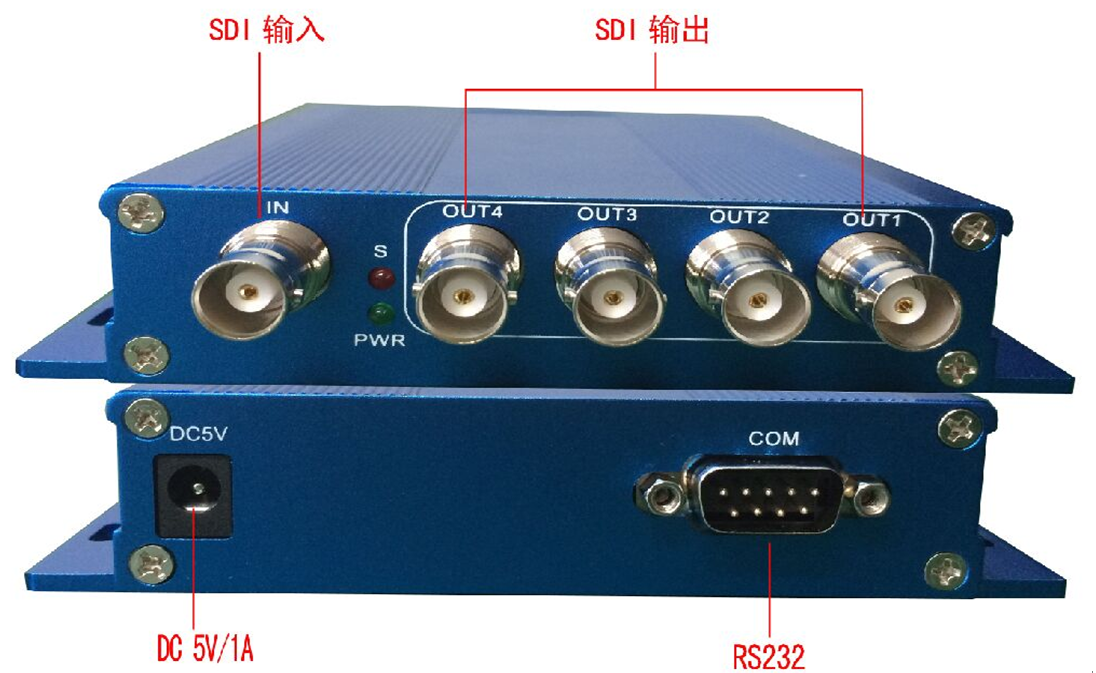

二、接口说明:

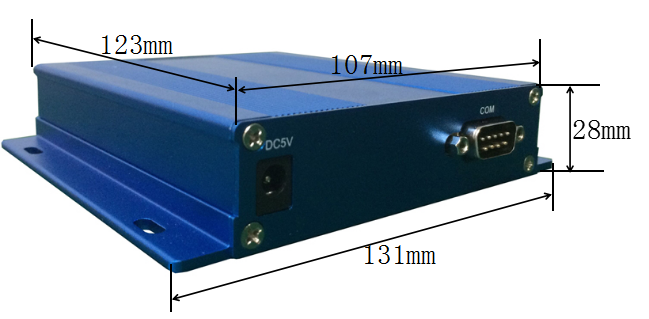

三、产品尺寸图:


四、控制软件:

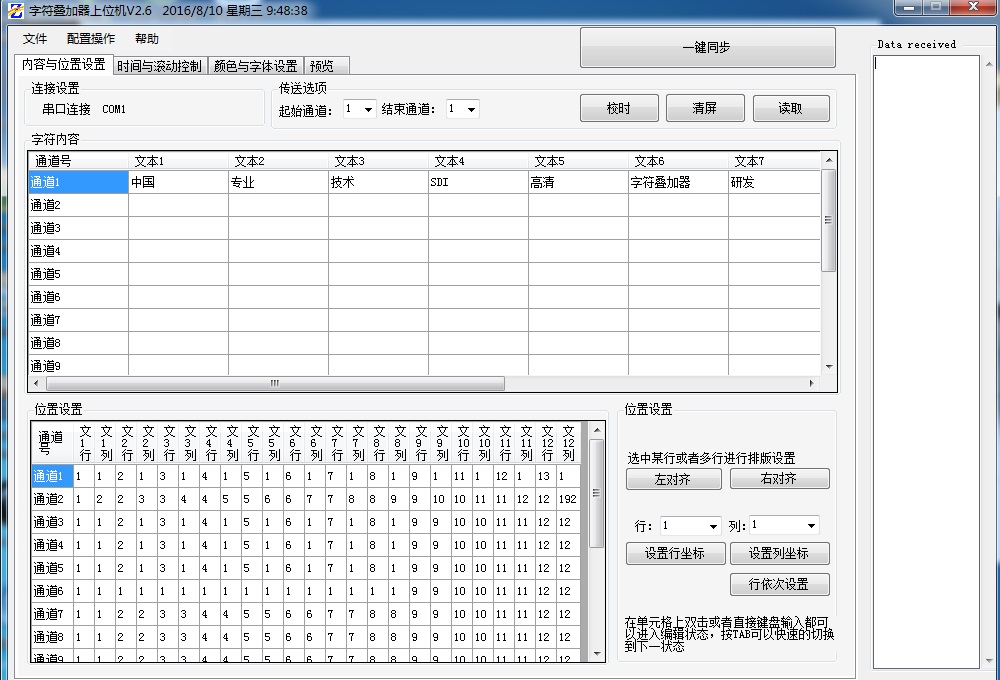

双击打开字符叠加器上位机软件,如下图:
