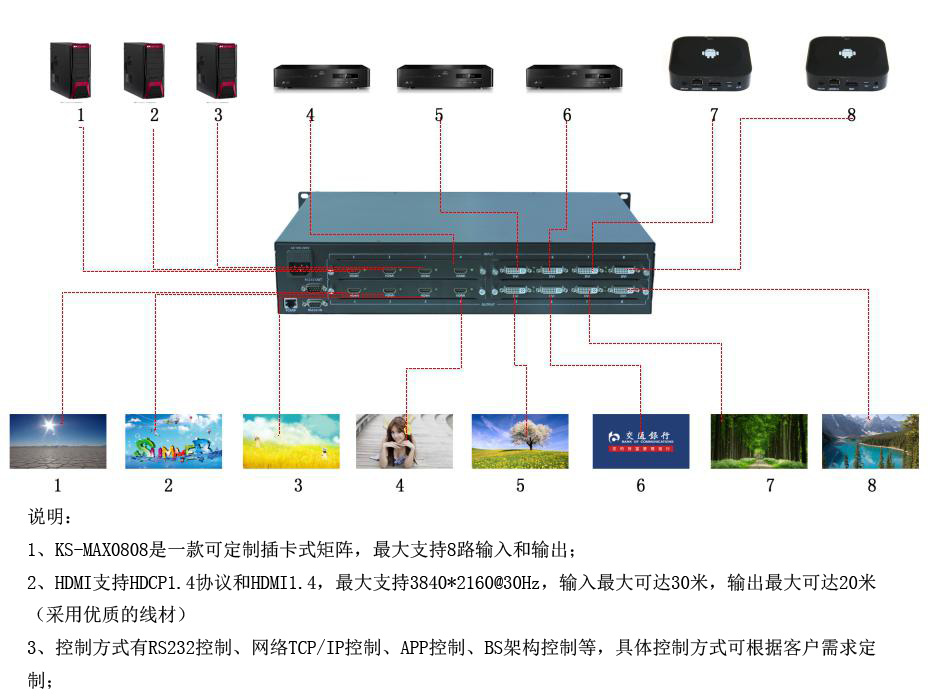

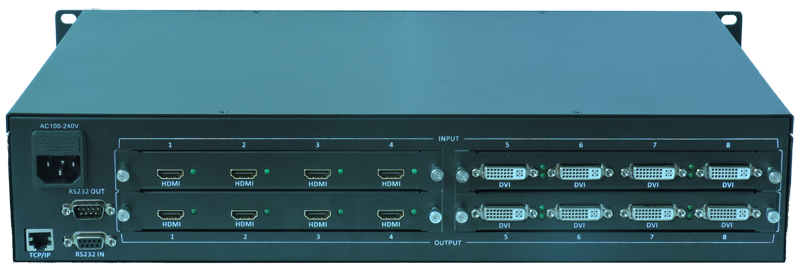

KS-MAX0808插卡式矩阵切换器

接口带宽 3.4Gbps(总带宽 10.2Gbps),支持最高分辨率: 3840x2160P@30;

支持 HDCP1.4 修订版,提供了杰出的安全和数字内容保护能力;

支持快速切换操作;支持红外遥控远程控制 ;

输入输出板卡支持插卡功能,可现场热插拔;

支持基本的矩阵控制指令和基本矩阵功能;

具有掉电记忆功能,带有断电现场保护功能;

内置国际通用电源,支持AC100-240V输入

兼容标准19英寸机柜的全金属机箱。

支持用户自定义矩阵前面板液晶屏待机 LOGO(针对具有液晶面板型号的矩阵) 以及控制软件。

支持 HDCP 可以解蓝光 DVD 等等之类的相应设备。

一、基本参数

■ 矩阵切换器是一款高性能的内嵌智能控制的专业切换设备,用于将各路音视   频输入信号同步切换到音视频的任一输出通道;

■ 采用了独特的处理方式,大大提高了设备的切换速度。支持多种控制方式,   可灵活操作切换器,广泛应用于广 播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等   场所;

■ 接口带宽 3.4Gbps(总带宽 10.2Gbps),支持最高分辨率: 3840x2160P@30;

■ 支持 HDCP1.4 修订版,提供了杰出的安全和数字内容保护能力;

■ 支持快速切换操作;支持红外遥控远程控制 ;

■ 输入输出板卡支持插卡功能,可现场热插拔;

■ 支持基本的矩阵控制指令和基本矩阵功能;

■ 具有掉电记忆功能,带有断电现场保护功能;

■ 控制方式灵活,支持串口版和网络板可选;

串口版具有按键面板和遥控操作,提供 2 路标准RS-232 通讯接口和RJ45 端口,兼容各种环境,方便用户与各种远端控制设备配合使用;

网络版具有按键面板和遥控操作,提供 2 路标准RS-232 通讯接口和具有TCP/IP功能RJ45 端口,兼容各种环境,方便用户与各种远端控制设备配合使用;

■ 内置国际通用电源,支持AC100-240V输入

■ 兼容标准19英寸机柜的全金属机箱。

■ 支持用户自定义矩阵前面板液晶屏待机 LOGO(针对具有液晶面板型号的矩 阵) 以及控制软件。

■ 支持 HDCP 可以解蓝光 DVD 等等之类的相应设备。

二、通讯控制参数协议

1. 网络控制参数

1.1.查询IP 指令:HWC

HNW192.168.1.172,6800,255.255.255.0,192.168.1.1,54.82.52.115.119.23

1.2.复位操作  指令:HWR

1.3.设置IP  指令:HWS

:  HWS192.168.1.172.255.255.255.0.192.168.1.1

 设置完IP,上位机通讯需要重新配置后并重新连接,才能正常通讯控制.

1.4: 端口号支持:四个 6800 / 6900 / 7000 /  7100

2. 串口控制参数

波特率设为 96008 位数据位,1位停止位,无校验位,通信方式:异步半双工串行通讯。

3. 通讯控制协议

以下协议支持所有型号的矩阵,包括 VGA 系列、DVI 系列及 HDMI 系列:



:   1D1V1,2,3.

ID0时候.可以通用所有矩阵. ID取值0~99.

把矩阵ID1的矩阵, 输入通道1依次切换到输出1,2,3通道.

16X16矩阵.

12D12V12,2,14,1.

把矩阵ID12的矩阵, 把输入通道12一次切换到输出通道12,2,15,1通道.

把一路输入通道切换到所有输出通道



12D01TOALL 把矩阵ID12的矩阵,把输入通道1切换到所有输出通道

12D12TOALL 把矩阵ID12的矩阵,把输入通道12切换到所有输出通道


把一路输入通道切换一一对应


12TOONE 把矩阵ID12的矩阵,把输入通道一一对应输出通道

调用情景模式



: 12CALL2 调用矩阵ID为12的情景模式

保存情景模式



: 12SAVE2 保存矩阵ID为12的情景模式2

12BUZON     矩阵ID为12 ,蜂鸣器开

12BUZOFF     矩阵ID为12 ,蜂鸣器关
