KS-PJ系列4K30多路拼接器
1、一路HDMI1.4输入，最大分辨率支持4K30；
2、单板支持4路1080P输出；
3、单机最大可放置4张输出板，可做16拼接；
4、多种不同拼接模式可选；
5、支持按键，遥控和串口协议控制。
本拼接器是一款专门针对液晶电视、超窄边液晶屏、投影机的高清画面拼接处理器，可根据用户需求定制4至16路HDMI输出拼接。产品采用高清处理芯片，板卡式设计，单张板卡4路输出，输入最高支持1路4K30信号，拼接输出1080P60，并且音频与相应视频同步输出，支持HDMI音频3.5模拟分离输出。
用户在操作拼接处理器的时候更简单、直观，产品设计了红外遥控、机箱按键控制，也可以通过RS-232进行中控控制。用户通按键或遥控对拼接器进行一键式拼接模式切换，操作更为人性化、更简单。
二、功能介绍：
2.1、拼接规模
4 路（1张板）输出拼接器可设置：
2X2
1X2
2X1
1X3
3X1
1X4
4X1
8 路（2张板）输出拼接器可设置：
2X3
3X2
2X4
4X2
1X5
5X1
1X6
6X1
12 路（3张板）输出拼接器可设置：
3X3
2X5
5X2
3X4
4X3
2X6
6X2
16 路（4张板）输出拼接器可设置：
2X7
7X2
8X2
2X8
4X4
2.2、输入信号
支持1路HDMI路信号输入，输入信号最高可达4K30，默认1080P60输入：
2.3、镜像功能
与普通拼接产品相比，本拼接器具有针对每单个显示单元180度镜像翻转功能。用户在使用普通液晶电视拼接时，对上一排液晶电视翻转180度，从而大幅度降低液晶拼接缝隙，减少图像因边缝过大引起的失真，如下图所示：
1张板配置： 2X2和1X2拼接模式，支持第一行屏幕倒转；
2张板配置： 2X3和2X4拼接模式，支持第一行屏幕倒转；
3张板配置： 2X5和2X6拼接模式，支持第一行屏幕倒转；
4张板配置： 2X7和2X8拼接模式，支持第一行屏幕倒转。
2.4、遥控功能

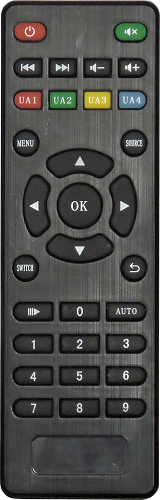

遥控器为本拼接器专用定制，拼接器各项功能与遥控按键完全对应，非市场公模遥控。红外遥控上可以完成拼接处理器的设置、切换、调节的所有功能，并采用超灵敏设计，遥控距离可达7至10米，遥控器如下图：
