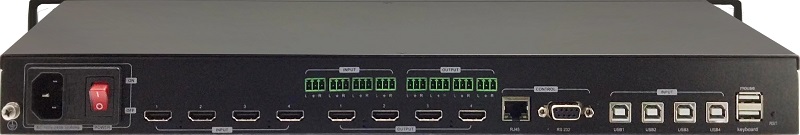

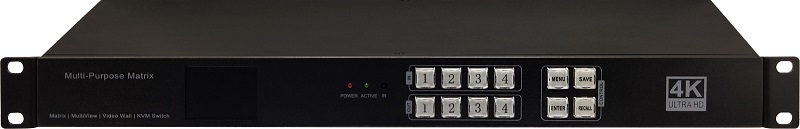

KS-M44H超清真4K60无缝4X4 HDMI矩阵
1、支持 HDMI 2.0/HDCP 2.2；
2、支持4x4无缝切换；
3、支持KVM控制，可用于多PC之间切换操作；
4、支持HDMI输出音频解嵌 ；
5、支持外部模拟音频加嵌到HDMI码流；
6、支持EDID管理；
7、HDMI视频输出分辨率支持以下: 3840x2160@60, 3840x2160@30,1280x720@60, 1920x1080@60, 1366x768@60, 1920x1200@60，1920X1080@30， 4096X2160@60
8、 支持按键控制,串口控制,网口UDP控制，IR红外遥控控制，支持WEB控制；

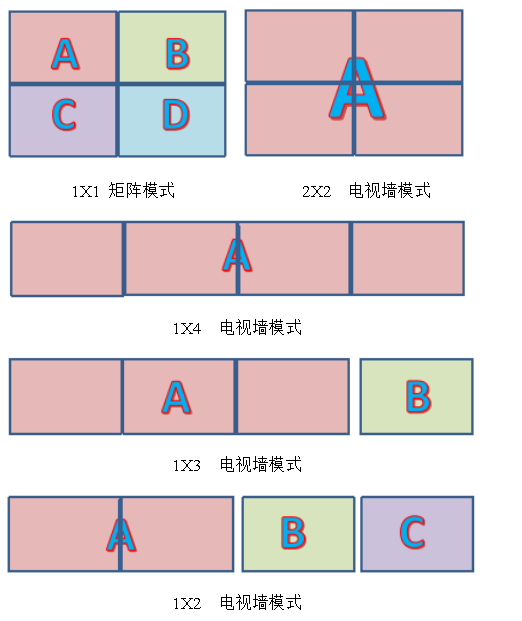

9、支持电视墙拼接、PIP画中画分割功能；
本机器是一款高性能的无缝UHD视频矩阵, 支持4路HDMI输入,4路HDMI输出.支持音频的加嵌和解嵌, 支持红外遥控矩阵式切换，支持多种电视墙组合拼接、4画面分割等。
说明：开机后，液晶屏显示为LOGO状态，若需要进行操作，可按任意键进入主页面，15秒内不进行任何操作，直接跳回到LOGO状态。
主页面信息如下图：
说明：开机后，液晶屏显示为LOGO状态，若需要进行操作，可按任意键进入主页面，15秒内不进行任何操作，直接跳回到LOGO状态。
串口协议：波特率：默认115200；数据位：8bits；停止位：1bit；校验位：无
一.切换指令
1.单路切换
|
电脑到矩阵 |
功能 |
矩阵到电脑 |
例子 |
|
[X1]V[Y1]. |
单路视频 输入[X1]到输出[Y1] |
V:[X1]->[Y1]! |
1V1. |
2.快速多路切换
|
电脑到矩阵 |
功能 |
矩阵到电脑 |
例子 |
|
[X1]V[Y1],[Y2]. |
单路视频输入[X1]到[Y1],[Y2] |
V:[X1]->[Y1],[Y2] ! |
1V1,2,3. |
|
[X1]All. |
音视频输入[X1]到所有路输出 |
[X1]A/V TO All! |
1All. |
|
[X1]VAll. |
音视频输入[X1]到所有路输出 |
[X1]A/V TO All! |
1VAll. |
|
All#. |
所有音视频通道一一对应输出 |
All A/V Through! |
All#. |
3.单路关闭
|
电脑到矩阵 |
功能 |
矩阵到电脑 |
例子 |
|
0V[Y1]. |
关闭单路视频输出[Y1] |
V:OFF->[Y1]! |
0V1. |
4. 快速多路关闭
|
电脑到矩阵 |
功能 |
矩阵到电脑 |
例子 |
|
[Y1], [Y2]V$. |
关闭多路视频输出[Y1]，[Y2] |
V:OFF->[X1],[X2]! |
1,2,3V$. |
|
All$. |
关闭所有音视频输出 |
All A/V Closed! |
All$. |
5.全局预设指令
|
电脑到矩阵 |
功能 |
矩阵到电脑 |
例子 |
|
Save[N]. |
将当前的音视频端口连接状态存在第N个预设定中 |
Save To F[N]! |
Save1. |
|
Recall[N]. |
将第N个预设定调出作为当前的端口连接 |
Recall From F[N]! |
Recall1. |
|
Clear[N]. |
清除第N个预设定 |
Clear F[N]! |
Clear1. |
二.查询指令
1.通道连接查询指令
|
电脑到矩阵 |
功能 |
矩阵到电脑 |
例子 |
|
Status[Y1]. |
查询单路音视频输出的连接状态 |
V:[X1]->[X2]！ A:[X1]->[X2]! |
Status1. |
|
Status. |
查询所有路音视频输出的连接状态 |
V:[X1]->[X2]！ A:[X1]->[X2]! …… |
Status. |
2.系统查询指令
|
电脑到矩阵 |
功能 |
矩阵到电脑 |
例子 |
|
*Version; |
查询矩阵版本 |
Version:[X5] |
*Version; |
|
*Type; |
查询矩阵型号 |
Type:[X5] |
*Type; |
|
*MIP; |
查询矩阵的网络模式 查询矩阵的网络端口号 查询电脑主机网络端口号 查询矩阵的IP 查询网络的网关 查询网络的子网掩码 查询网络的硬件地址 |
DHCP:Use/NO Use! MPORT:[X5]! CPORT:[X5]! MIP:[X5]. [X6]. [X7]. [X8]! GATE:[X5]. [X6]. [X7]. [X8]! SUB:[X5]. [X6]. [X7]. [X8]! MAC:[X5]-[X6]-[X7]-[X8]-[X9]-[X10]! |
*MIP; |
|
*Bell; |
查询蜂鸣器 |
Bell:On/Off！ |
*Bell; |
|
*BR; |
查询波特率 |
Baudrate:9600! |
*BR; |
|
*ConnectTest; |
查询串口连接 |
Connect OK！ |
*ConnectTest; |
三.设置指令
|
电脑到矩阵 |
功能 |
矩阵到电脑 |
例子 |
|
/:BellOff; |
关闭蜂鸣器提示音 |
Bell Off! |
/:BellOff; |
|
/:BellOn; |
打开蜂鸣器提示音 |
Bell On! |
/:BellOn; |
|
/:MessageOff; |
关闭向电脑串口返回信息 |
Message Off! |
/:MessageOff; |
|
/:MessageOn; |
打开向电脑串口返回信息 |
Message On! |
/:MessageOn; |
|
/:BR[X4]; |
设置波特率 |
Baudrate:9600! |
/:BR9600; |
|
/%Lock; |
锁定键盘 |
System Locked! |
/%Lock; |
|
/%UnLock; |
解除锁定键盘 |
System UnLocked! |
/%UnLock; |
|
/#MPORT[X1]; |
设置矩阵的网络端口号 |
MPORT:[X1] |
/#MPORT5000; |
|
/#CPORT[X1]; |
设置主机的网络端口号 |
CPORT:[X1] |
/#CPORT5100; |
|
/#MIP[X1].[X2].[X3] .[X4] ; |
设置设备的IP |
MIP:[X1].[X2].[X3] .[X4] |
/#MIP192.168.3.222; |
|
/#GATE[X1].[X2].[X3].[X4] ; |
设置设备网关号码 |
GATE[X1].[X2].[X3].[X4] ; |
/#GATE192.168.3.1； |
|
/#SUB[X1].[X2].[X3].[X5]; |
设置设备子网掩码 |
SUB[X1].[X2].[X3].[X5]; |
/#SUB255.255.255.0； |
|
/#MAC[X1]-[X2]-[X3]- [X4]-[X5]-[X6]; |
设置设备的硬件地址 |
MAC:[X1]-[X2]-[X3] -[X4]-[X5]-[X6] |
/#MAC55-44-33-22- 11-00; |
|
/#DHCPUSE; |
IP自动获取 |
DHCPUSE |
/#DHCPUSE; |
|
/#DHCPNOUSE; |
固定IP |
DHCPNOUSE |
/#DHCPNOUSE; |
|
|
设置网络参数值不对 |
Out of range! |
|
|
|
设置网络成功 |
NETSET:OK |
|
网络接口默认参数
|
网络端口号：5000 |
主控制机的网络端口号：5100 |
||||||
|
矩阵网络IP：192.168.3.xx |
主控制机的网络IP：192.168.3.yy |
||||||
|
矩阵网络网关号码：192.168.3.1 |
矩阵网络的子网掩码：255.255.255.0 |
||||||
|
矩阵网络硬件地址：随机生成标准MAC地址; |
|||||||
|
四.系统指令 |
|
|
|
||||
|
/#Reset; |
恢复出厂设置 |
System Reset! |
/#Reset; |
||||
