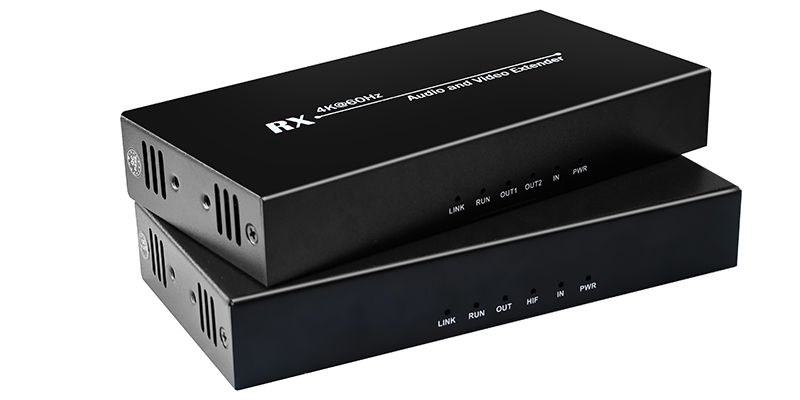

KS-EF306H 高清视频光纤延长器
●使用单模单纤标配可传输10KM
●视频分辨率最高达3840*2160@60Hz
●支持RS232串口数据透传
●支持独立音频透传
●支持本地环出
●HDMI 2.0和HDCP 2.2标准
●支持EDID学习，提高兼容性，匹配信号源和显示设备
●内置自动调节系统，使图像平滑、清晰、稳定
●内置ESD静电保护电路，安装简单，即插即用
●应用领域：解决方案(商店、餐厅、教室、监视器、扬声器、节能、虚拟桌面、数码相机、大屏拼接等)
一．产品简介
此光纤延长器是用于延长传输HDMI音视频信号的设备，通常在HDMI线极限长度无法满足传输距离的情况使用。本产品是通过万兆光纤将最高分辨率为3840*2160@60Hz的HDMI高清音视频信号无压缩传输标配10KM，本产品支持RS232串口数据透传，独立音频传输，支持本地环出，在为用户降低成本的同时保证信号的稳定。延长器内置学习EDID极大的提升了设备的兼容性。该设备具有传输距离远、使用成本低、安装方便、兼容性好、是一种稳定高效的传输方式，广泛应用于高清会议系统，高清影视拍摄，高清教学系统，高清数字广告等的音视频传输。
二．主要特性
●金属外壳，散热性好，抗干扰能力强；壁挂式更方便
●使用单模单纤标配可传输10KM
●视频分辨率最高达3840*2160@60Hz
●支持RS232串口数据透传
●支持独立音频透传
●支持本地环出
●HDMI 2.0和HDCP 2.2标准
●支持EDID学习，提高兼容性，匹配信号源和显示设备
●内置自动调节系统，使图像平滑、清晰、稳定
●内置ESD静电保护电路，安装简单，即插即用
●应用领域：解决方案(商店、餐厅、教室、监视器、扬声器、节能、虚拟桌面、数码相机、大屏拼接等)

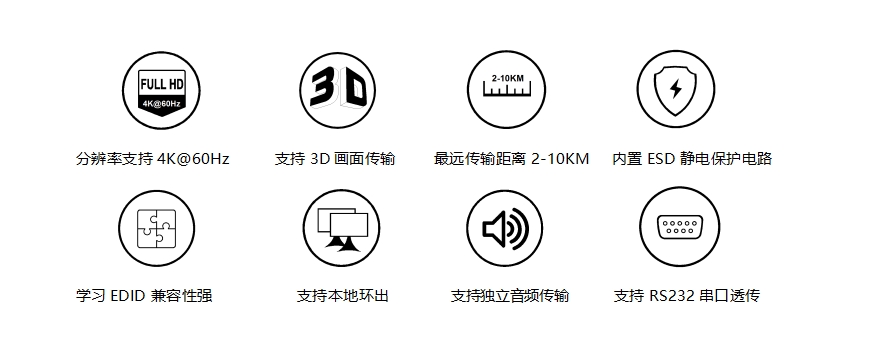

三．产品优势
四．设备清单
●HDMI光纤发射器主机 x 1
●HDMI光纤接收器主机 x 1
●单模双纤18G光模块 x 2
●RS232串口端子 x 2
●电源适配器 x 2
●使用说明书 x 1

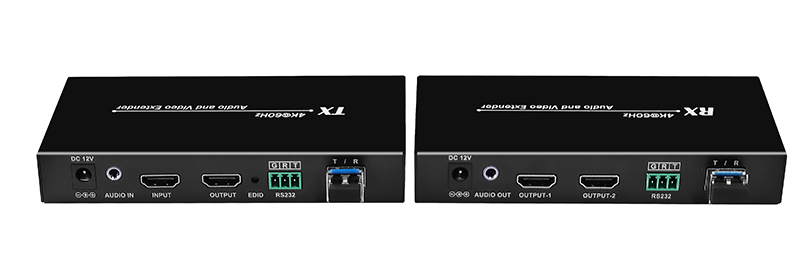

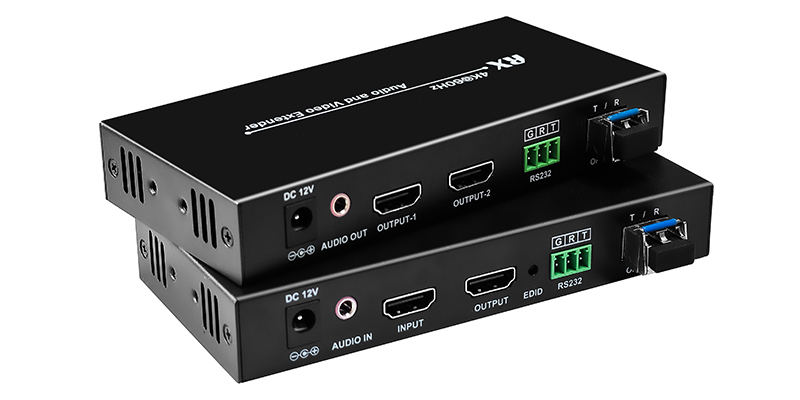

五．接口说明

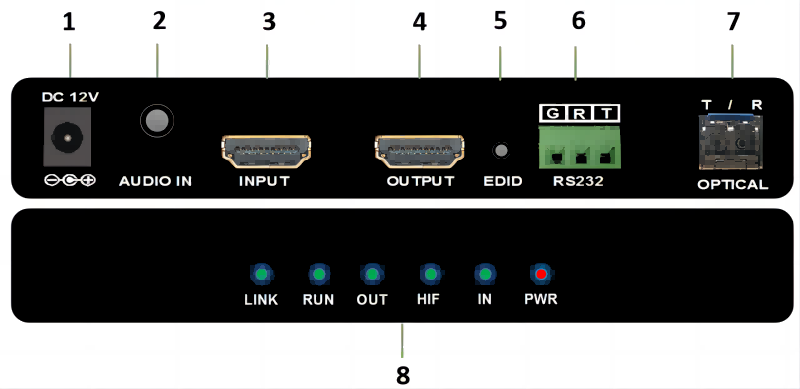

发送端：

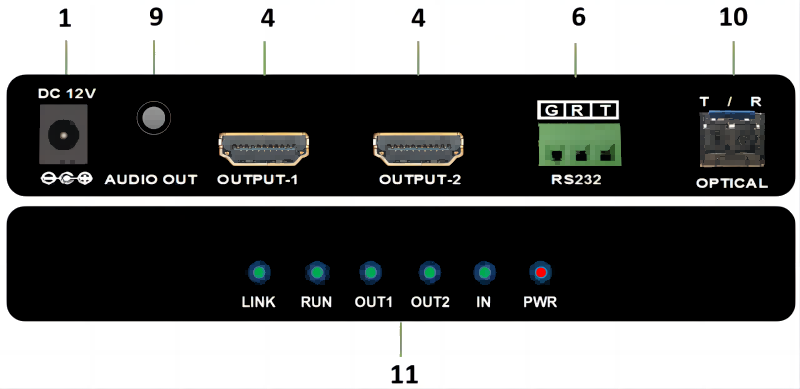

接收端：
1. DC 12V供电（DC5.5*2.1mm）
7. 光纤发送接口
2. 3.5mm独立音频输入
8. 发送端信号灯，”PWR”亮（已通电），“IN”亮（检测到HDMI信号输入），“HIF”亮（HDMI信号已进入光组件），“OUT”亮（本地HDMI环出已连接）”RUN”亮（系统运行正常）“LINK”亮（接收到光纤信号）
3. HDMI视频信号输入
9. 3.5mm独立音频输出
4. HDMI视频信号输出（HDMI本地环出和远端输出）
10. 光纤接收接口
5. 学习EDID按键，把显示器的HDMI接口与光端机发送端HDMI input接口连接，光端机接上电源，长按EDID按键3秒开始学习，学习EDID的时候 HDMI输入指示灯”IN”闪烁,灯灭重启后，发送端重新上电，EDID学习完成。
11. 接收端信号指示灯，”PWR”亮（已通电），“IN”亮（检测到光纤接收到的HDMI信号输入），“OUT1”亮（HDMI output1正在输出信号），“OUT2”亮（HDMI output2正在输出信号）”RUN”亮（系统运行正常）“LINK”亮（接收到光纤信号）
6. RS232接口(G:地线；R:接收；T:发送）

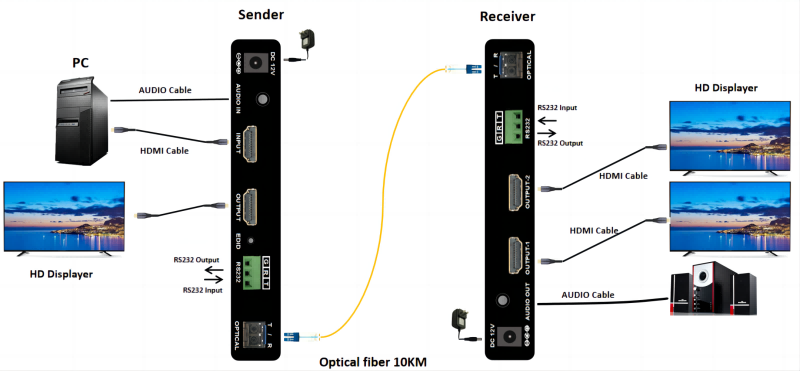

六．安装步骤
1.将HDMI信号源接入发送端HDMI input接口，
2.将HDMI延长器接收端HDMI OUT连接到显示设备，
3.使用单模光纤连接发送端与接收端的光纤接口，
4.将发送端和接收端接上电源，当指示灯正常亮起，系统正常运行。
5.EDID按键用途，如连接好后发射端和接收端所有指示灯正常，但显示器无图像、变色、或不满屏时，把显示器的HDMI接口与光端机发送端HDMI input接口连接，光端机接上电源，长按EDID按键3秒开始学习，学习EDID的时候 HDMI输入指示灯”IN”闪烁,灯灭重启后，发送端重新上电，EDID学习完成，重复1-4步骤。
