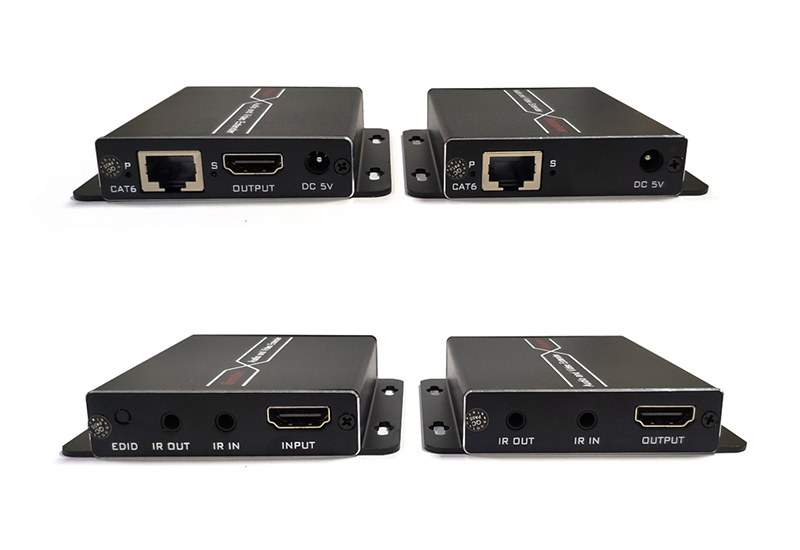

KS-EX607H_120米 HDMI扩展器
● 铝合金外壳设计，稳定耐用；尺寸小巧轻薄，抗干扰强，壁挂式更方便；
● 未压缩器通过一根CAT6a/7电缆传输高达120米的HDMI视频和音频信号；
● 支持视频分辨率高达3840*2160@30Hz，3D信号；
● 支持双向宽带红外信号传输；
● 支持发送方中的本地环出
● YUV4：4：4，HDMI 1.4和HDCP 1.4标准；
● 内置EDID功能，可匹配多种显示设备；
● 以太网电缆采用标准IEEE - 568b连接，安装方便；
● 内置ESD保护
● 兼容性高，可自动匹配源设备和显示设备；
●内置自动调节系统，使图像流畅、清晰、稳定
一．产品简介
这个HDMI扩展器包括一个发射机单元（TX）和一个接收机单元（RX），作为一对一起工作。它允许通过CAT6/6A/7网线传输和扩展未压缩的全HD 4K@30Hz HDMI信号，传输距离可达120米，延迟为零。同时，信号也很稳定，内置的EDID大大提高了设备的兼容性，它支持双向红外远程控制和本地环出。. 本产品是高清会议系统、高清视频拍摄、高清多媒体教育系统、高清数字广告、标牌等应用的完美选择。
该装置传输距离长，使用成本低，安装方便，兼容性好，是一种稳定、高效的传输方法。
二．主要特性
● 铝合金外壳设计，稳定耐用；尺寸小巧轻薄，抗干扰强，壁挂式更方便；
● 未压缩器通过一根CAT6a/7电缆传输高达120米的HDMI视频和音频信号；
● 支持视频分辨率高达3840*2160@30Hz，3D信号；
● 支持双向宽带红外信号传输；
● 支持发送方中的本地环出
● YUV4：4：4，HDMI 1.4和HDCP 1.4标准；
● 内置EDID功能，可匹配多种显示设备；
● 以太网电缆采用标准IEEE - 568b连接，安装方便；
● 内置ESD保护
● 兼容性高，可自动匹配源设备和显示设备；
●内置自动调节系统，使图像流畅、清晰、稳定
三．产品优势
四．设备清单
●HDMI扩展器发射机 x 1
●HDMI光纤接收器主机 x 1
●单模双纤18G光模块 x 2
●RS232串口端子 x 2
●电源适配器 x 2
●使用说明书 x 1
五．接口说明

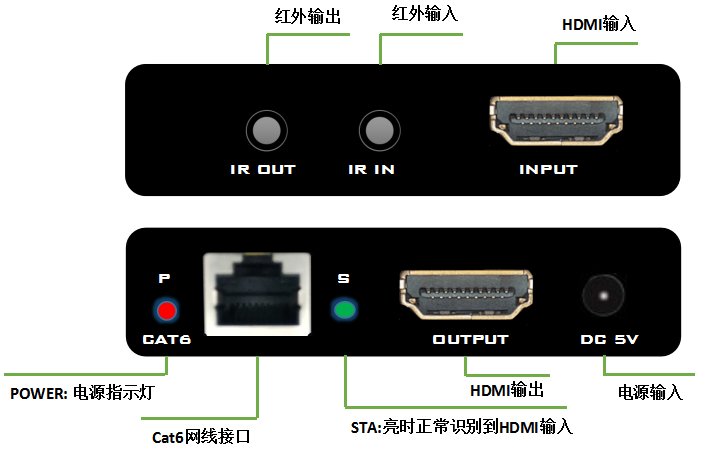

发送端：

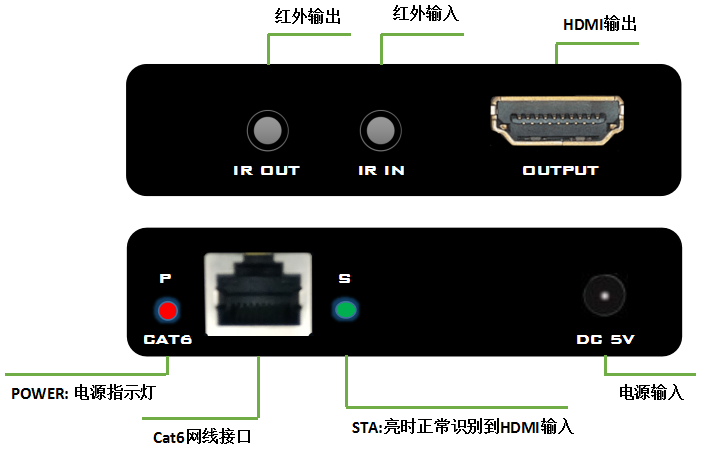

接收端：

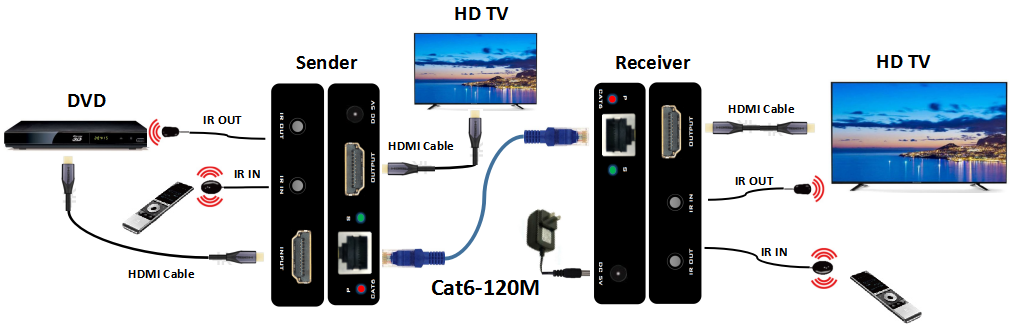

六．安装步骤
1. HDMI信号源（如机顶盒、蓝光DVD、电脑等）访问HDMI发件人；
2. 将本地监视器连接到HDMI发送者的HDMI输出。
3. 将HDMI接收器连接到显示设备（如高清电视、平铺屏幕等）。;
4. 使用网络电缆（推荐的6种电缆）连接发送方和接收方的网络接口；
5. 变送器和接收器连接到电源上，当指示灯正常亮起时，系统正常运行。
七．售后服务
1、在电视显示器上没有图像和视频显示？
A :检查STA和PWR LED照明；
检查你的电缆是否是UTP Cat6；
检查网线总头是否为568B系列；
不要滚动UTP猫6，伸展身体。
按EDID：仅使用通过HDMI电缆的发送器连接监视器，然后按EDID
2、可以使用Cat5e吗？
A: 不4K视频数据为10.2Gbp，未压缩时太大，必须使用cat6/7。
3、为什么产品被烧毁？
A: 如果应该使用正确的网线线头，它是568B，因为接收器是PoC功能，如果以太网电缆系列不是568B，就会导致短路。
4.关于以太网电缆（猫5e、猫6、猫7）
首先是必须UTP；电缆是cat5e，然后水晶头是cat5e；电缆是cat6，然后头应该是cat6。
