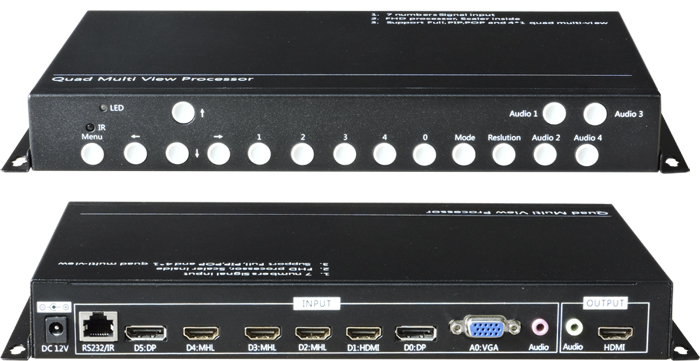

KS-CS71高清四画面分割器

1、HDMI支持HDMI1.3协议

2、支持1路VGA、2路DP、4路HDMI信号同时输入，1路HDMI信号输出

3、支持音、视频同步切换，或者四分割模式下单独切换音频

4、支持单个显示单元同时显示四个高清数字信号

5、支持固定模式画中画、画外画、开窗、叠加模式

6、画面分割窗口可选择显示任何一个相同或不同的输入信号显示

一、产品概述

KS-CS71是一款高性能的高清四画面分割器，其主要功能是使4个高清或模拟信号同时以四分割的模式同时显示在一个超高清显示单元上，并实现画中画PIP、画外画POP功能。

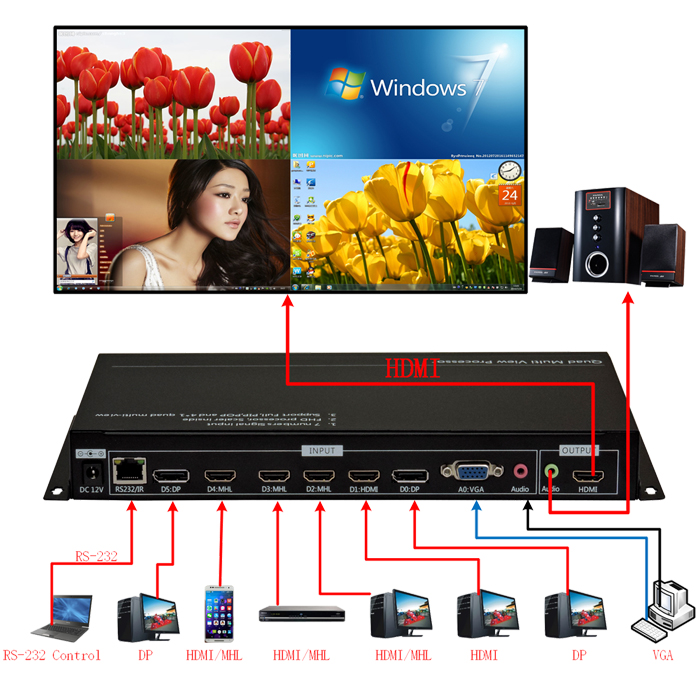

KS-CS71高清四画面分割器可以支持1路VGA、2路DP、4路HDMI视频信号输入，1路Audio信号绑定VGA输入，所有输入信号均可以实现音视频同步切换；
支持1路HDMI视频信号输出，输出分辨率和刷新率920*1080@6OHz；1路Audio信号输出，可接外置功放音响。
产品主要应用于视频会议、教学、展览、展示、游戏等需要使用单台显示单元同时显示多个高清信号的场所。

二、主要功能

►支持单个显示单元同时显示4个高清信号，或切换某一信号全屏显示；
►支持1路VGA、2路DP、4路HDMI(其中3路兼容MHL)信号输入；
►支持1路HDMI输出，输出分辨率最高可达1920*1080@60HZ；
►所有输入信号均含音频，支持音视频同步切换、四分割模式音频独立切换；
►支持图像固定位置POP、PIP功能；
►支持机箱按扭、红外遥控、RS-232串口控制以及中控控制；

三、常用分割模式

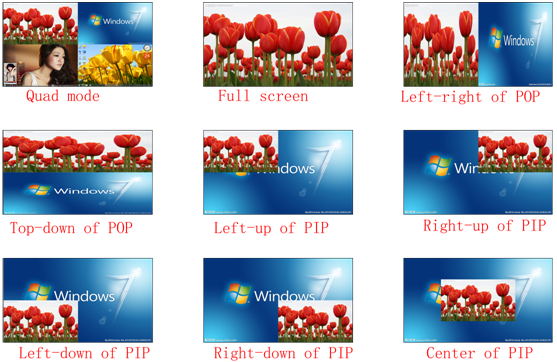

KS-CS71高清HDMI四画面分割器可以设定9种常用的显示模式，如标准四画面分割显示、二画面分割显示模式、PIP画中画显示模式，如图所示：
