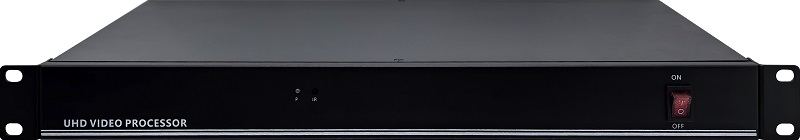

KS-DH41 4K30四画面分割器
1. 采用国产专用图形处理芯片，无操作系统，启动速度快、稳定性高；
2. 支持KVM控制，可以一套鼠标键盘同时操作4台电脑（选配）；
3. 支持音频功能，支持内嵌音频输入，支持独立音频输出；
4. 最大支持4路4K30信号同时接入；

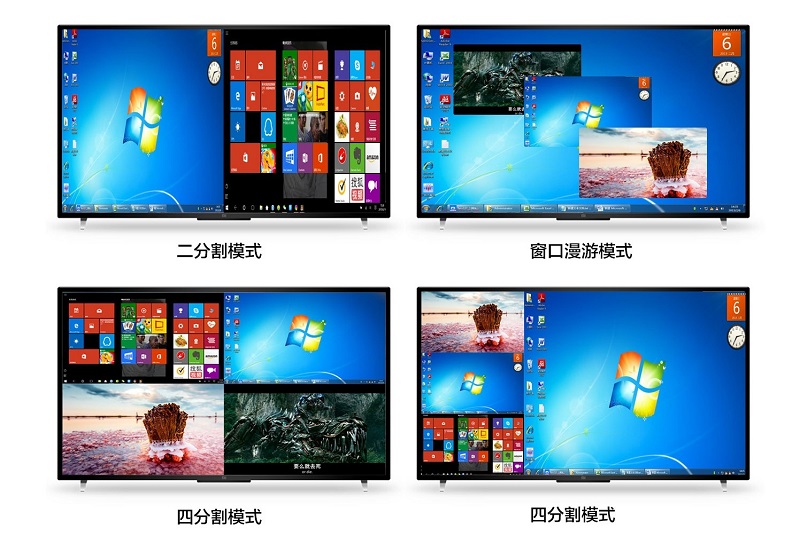

5. 支持输入信号的任意开窗、漫游、叠加；
6. 最大支持开4图层；
7. 具有掉电记忆功能带有断电现场保护，重启后自动恢复最后显示画面。
8. 使用专有控制软件可通过RS232和IP网络进行远程控制（网络选配）。

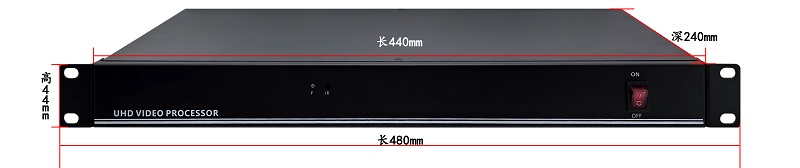

9. 采用19寸标准1U机箱设计；
10. 支持无缝切换，设备内部集成高清信号处理机制，保证信号切换时无延时、无蓝屏、无黑屏等中间过渡状态；
11. 支持预案轮巡功能。
4K图像分割处理器系列产品是由本公司研发的新型图形图像控制器，将多路视频源连接至大屏幕、监控系统或其它显示终端上。采用全新国产图形处理芯片，采用全新的一体化概念，稳定可靠。
4K图像分割处理器是一台纯硬件架构、无操作系统的高性能视频图像处理设备，采用了国产专用图形处理芯片和数字多总线数据路由交换的处理机制，对所有输入信号源进行全实时处理和数据一致性，图像没有延迟，无离散化，不丢帧。保证了所有信号图像的完全时间显示，同时具有极高的稳定性、快速的启动速度，支持365x24小时不间断稳定运行。
可广泛应用于安防监控、展览展示、军事指挥、视频会议、商业显示、政府公告等行业。
1.1 产品功能特点
[1] 支持KVM功能，可以一套键鼠同时控制4台电脑
[2] 一体化设计，结构更稳定，寿命更长久；
[3] 输入输出分辨率最大支持3840*2160，向下兼容1080P信号等其他分辨率；
[4] 信号处理、切换全数字化；支持信号格式转换，支持倍频倍线转换功能；
[5] 高清数字图像分割器视频输入可以实现4分割画面显示；
[6] 支持输入信号无缝切换，切换无延时，无黑屏；
[7] 具有掉电记忆功能带有断电现场保护；
[8] 使用专有控制软件可通过以太网和RS232进行远程控制，支持画面开窗，漫游，叠加等功能。

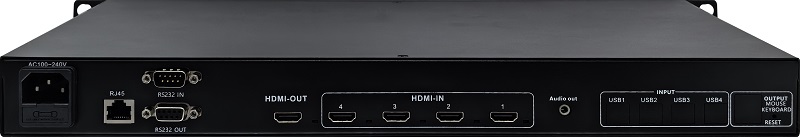

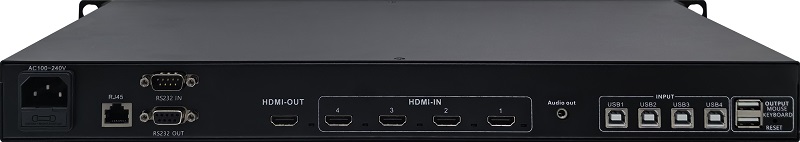

1.2 硬件功能描述
1.2.1 输入模块
1． 4路HDMI输入，分辨率可达3840*2160@30hz
2． KVM USB输入 支持4路USB2.0输入（选配）
1.2.2 输出模块
1． 支持1路HDMI输出，分辨率最大可以设置3840*2160@30hz
2． KVM USB输出，可以接鼠标，键盘等外设控制电脑。
3． 音频信号输出接口，3.5音频口，可用数量：1
1.2.3 控制模块
1． RS232控制（标配）
2． TCP/IP控制（选配）
1.3 软件功能描述
数字图像处理控制软件是面向分割器设备的控制应用软件，本软件实现控制图像分割器的控制操作与轮询功能。通过本软件，用户可以实现对图像分割器控制系统的控制功能，，可以实现自动切换系统模式功能。
1.3.1 主要功能特性
1． 连接与配置
配置软件连接设备的参数与分割设置等功能。
2． 开窗与编辑
通过开窗与编辑功能，可以在输出屏上进行显示窗的位置与大小的控制与编辑功能，同时可以对开窗的图层进行编辑，并提供一些删除和放在缩小的一键操作功能。
3． 预案管理与轮巡
实现预案的保存与管理功能，包括保存预案文件、打开预案文件并调用预案与预案轮巡的设置与控制。
1.3.2 系统要求
CPU ：1GHz 以上分割器
存储与内存 ：100M 以上的可用硬盘空间；1G以上内存（推荐2G）
显示器 ：VGA或更高分辩率的监视器（建议分辨率采用 1024×768 以上）
网卡 ：10M/100M 网卡
操作系统 ：Windows XP和更高版本的Windows系统
控制协议
Baud rate：9600，data：8，stop：1，check bit：NONE
一画面全屏：FF 06 A1 00 00 FF //二画面全屏：FF 06 A2 00 00 FF
三画面全屏：FF 06 A3 00 00 FF //四画面全屏：FF 06 A4 00 00 FF
四分割模式：FF 06 C0 00 00 FF //左右两分割模式：FF 06 C1 00 00 FF
上下两分割模式：FF 06 C2 00 00 FF //左中右三分割模式：FF 06 C3 00 00 FF
关闭画面1：FF 06 E1 00 00 FF //关闭画面2: FF 06 E2 00 00 FF
关闭画面3: FF 06 E3 00 00 FF //关闭画面4: FF 06 E4 00 00 FF
音频1：FF 06 60 00 00 FF //音频2：FF 06 60 00 01 FF
音频3：FF 06 60 00 02 FF //音频4：FF 06 60 00 03 FF
KVM 1：05 30 43 53 0E 0E //KVM 2：05 31 38 53 0E 0E
KVM 3：05 35 45 53 0E 0E //KVM 4：05 30 38 53 0E 0E
1280*800@60分辨率： FF 06 71 00 01 FF
1920*1200@60分辨率：FF 06 71 00 02 FF
1920*1080@60分辨率：FF 06 71 00 03 FF
3840*2160@30分辨率：FF 06 71 00 04 FF
画面开窗命令：
画面1：FF 0C A1 01 69 02 2B 01 40 00 B3 FF
说明：FF 0C为固定抬头，A1为画面1，01 69 表示长为361，02 2B宽为555，01 40表示窗口起始点纵向Y坐标为左上角320， 00 B3表示窗口起始点横向X坐标为左上角179）；
画面2：FF 0C A2 01 69 02 2B 01 40 00 B3 FF
说明：FF 0C为固定抬头，A2为画面2，01 69 表示长为361，02 2B宽为555，01 40表示窗口起始点纵向Y坐标为左上角320， 00 B3表示窗口起始点横向X坐标为左上角179）；
画面3：FF 0C A3 01 69 02 2B 01 40 00 B3 FF
说明：FF 0C为固定抬头，A3为画面3，01 69 表示长为361，02 2B宽为555，01 40表示窗口起始点纵向Y坐标为左上角320， 00 B3表示窗口起始点横向X坐标为左上角179）；
画面4：FF 0C A4 01 69 02 2B 01 40 00 B3 FF
说明：FF 0C为固定抬头，A4为画面4，01 69 表示长为361，02 2B宽为555，01 40表示窗口起始点纵向Y坐标为左上角320， 00 B3表示窗口起始点横向X坐标为左上角179）。
长命令：FF 24 A0 01 69 02 2B 01 40 00 B3 01 69 02 2B 01 40 00 B3 01 69 02 2B 01 40 00 B3 01 69 02 2B 01 40 00 B3 FF 四个通道的位置和坐标。
说明：FF 24 A0为固定抬头，01 69 02 2B 01 40 00 B3为第一画面位置，01 69 02 2B 01 40 00 B3为第二画面位置，01 69 02 2B 01 40 00 B3为第三画面位置，01 69 02 2B 01 40 00 B3为第四画面位置，FF为结束语。
